13- Preparing the board to start testing the code

-

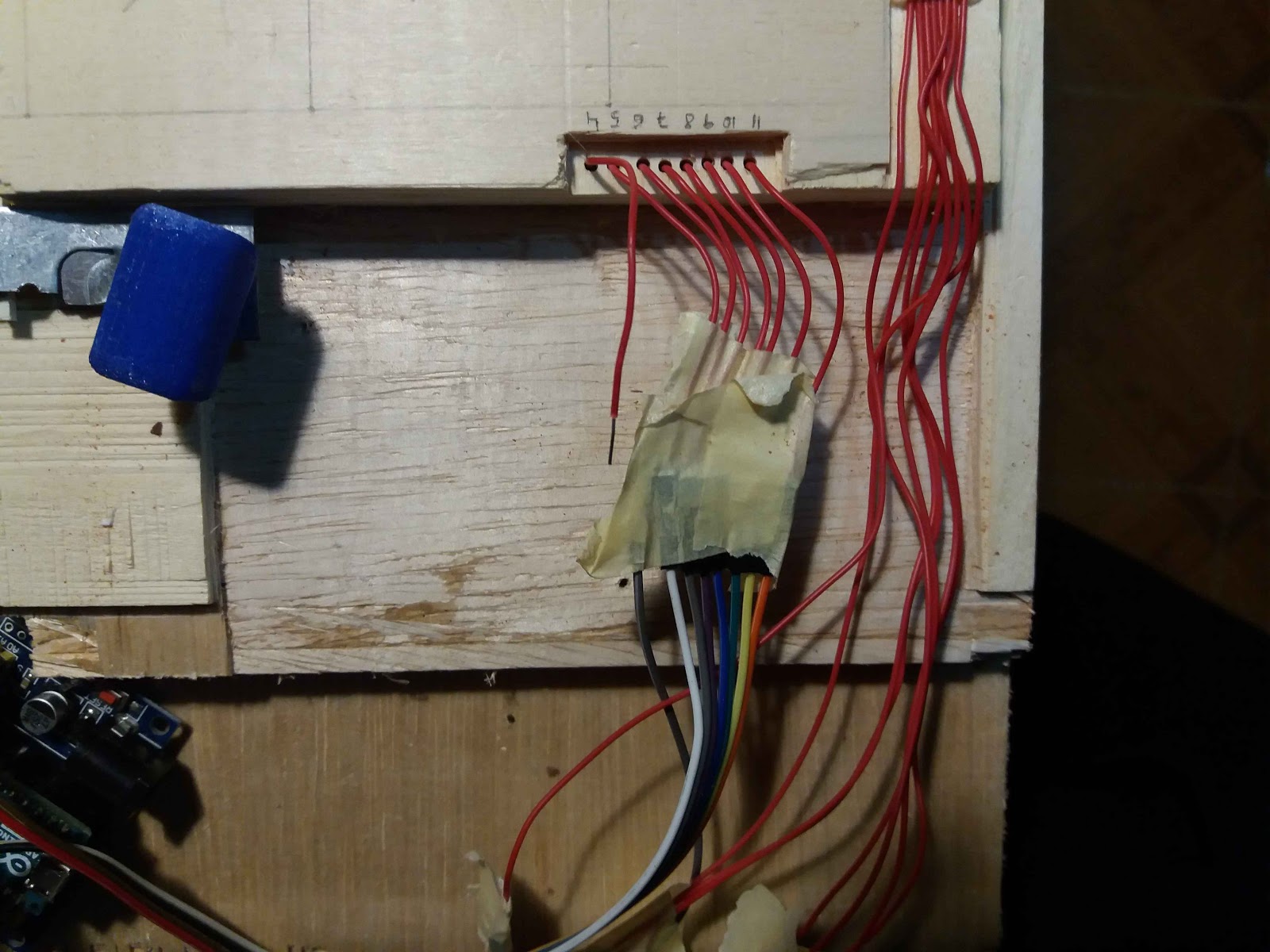

Unió de les 8 files i 8 columnes de la matriu de sensors al Micro. He utilitzat un shield per arduino Nano per facilitar les connexions i fer les probes.

Unión de las 8 filas y 8 columnas de la matriz de sensores en el Micro. He utilizado un shield para Arduino Nano para facilitar las conexiones y hacer las pruebas.

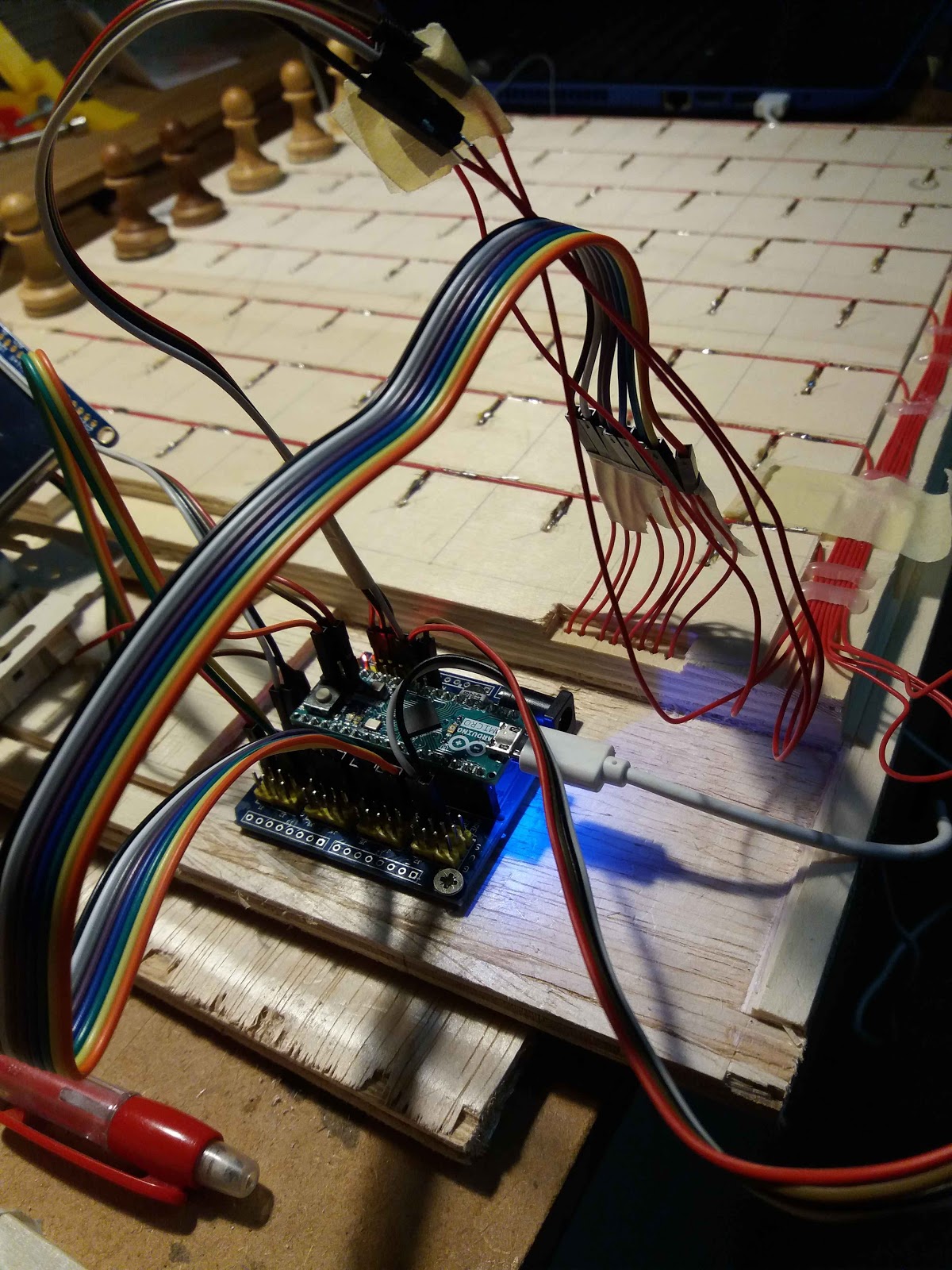

Joining the 8 rows and 8 columns of the sensor array to the Micro. I used a shield for arduino Nano to facilitate connections and do the tests.
