9- The board: installing the players button

-

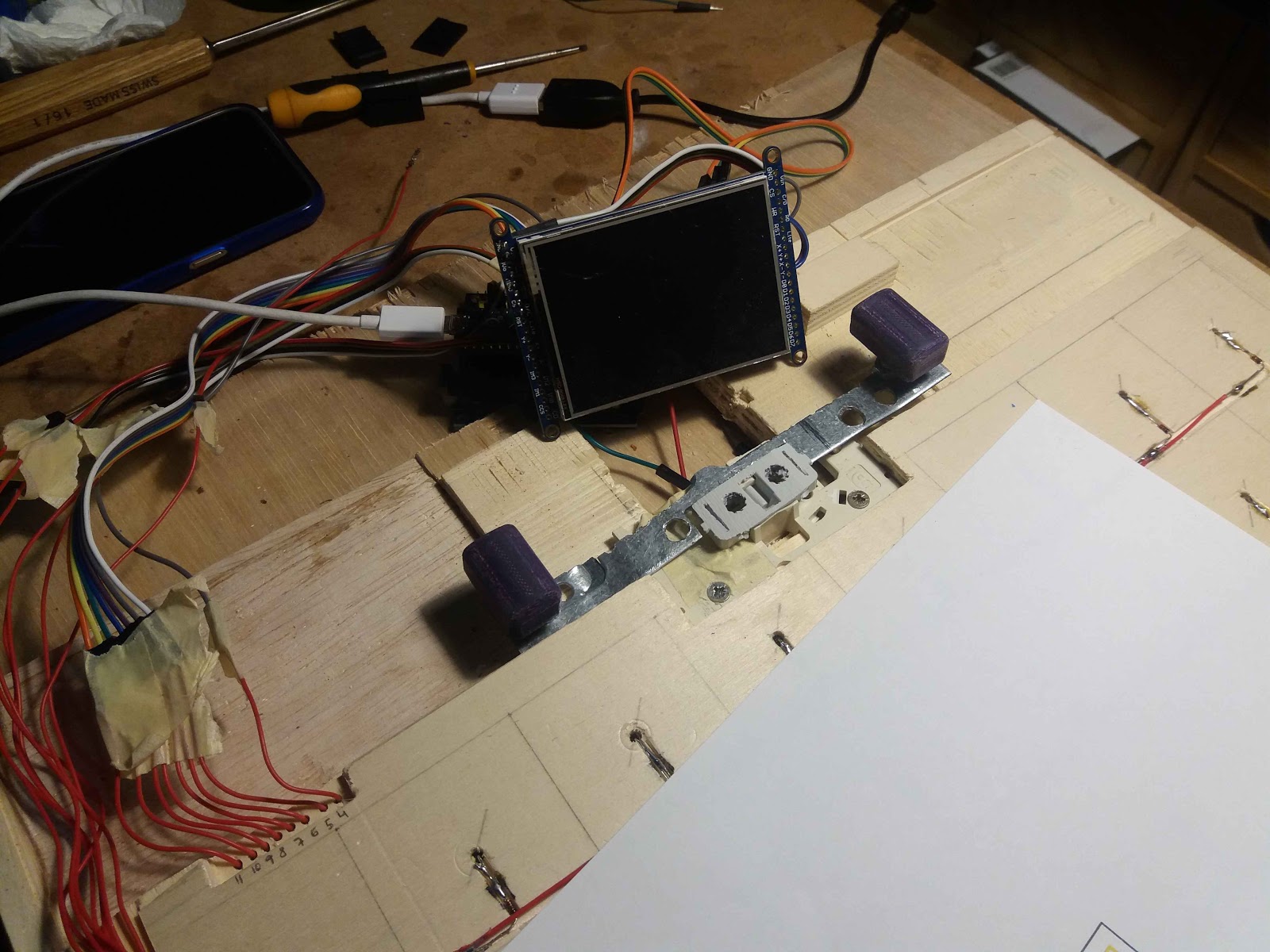

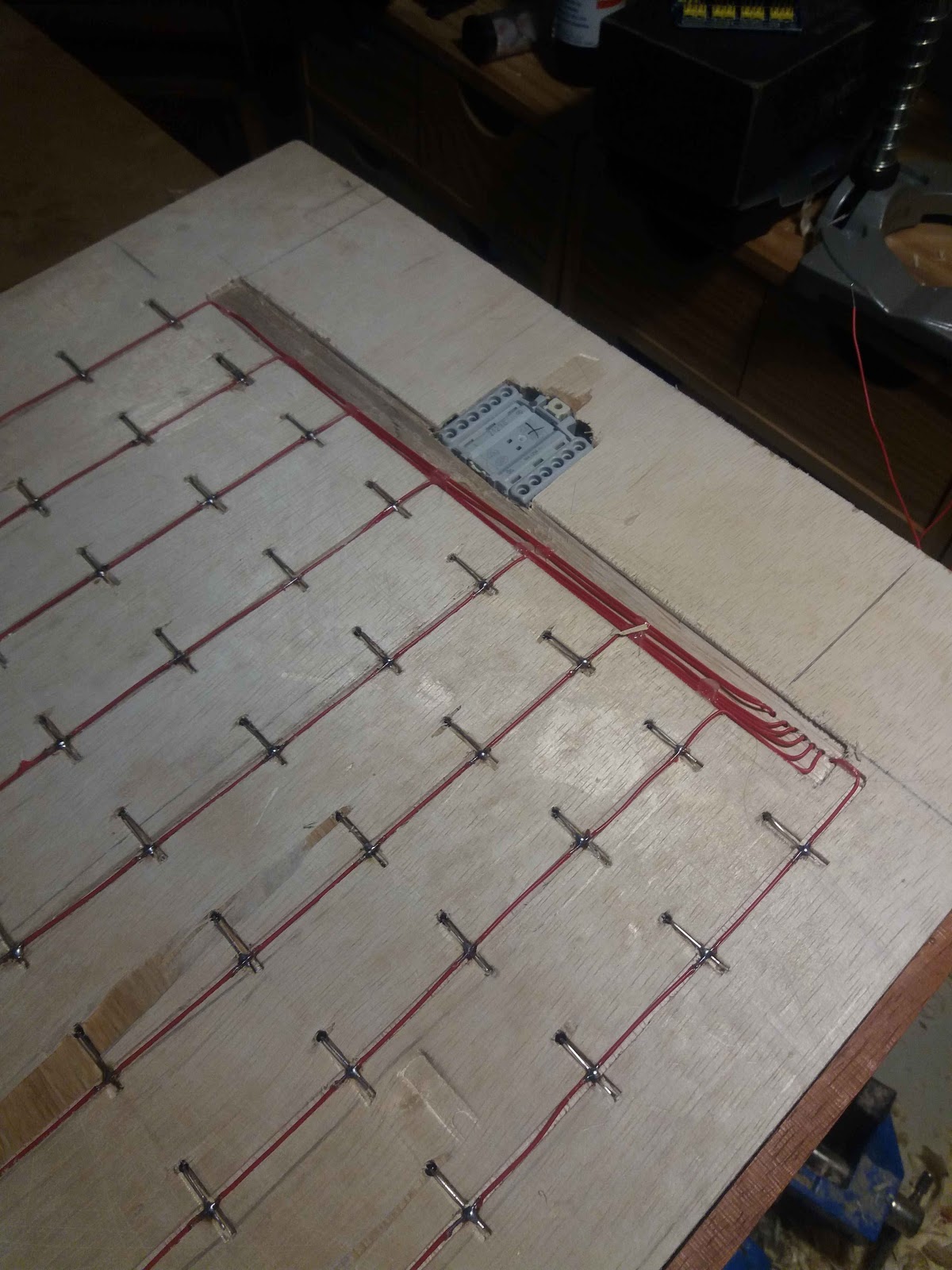

Pels botons dels jugadors faré servir un interruptor de paret normal i corrent al que li adaptaré una estructura perquè encaixi dins del meu taulell.Com es pot veure a les fotos és un interruptor de persiana modificat a mà el qual només haurà de donar una senyal al micro per saber quin dels dos jugadors té el torn de joc.

Para los botones de los jugadores utilizaré un interruptor de pared normal y corriente al que le adaptaré una estructura para que encaje dentro de mi tablero. Como se puede ver en las fotos es un interruptor de persiana modificado a mano que sólo tendrá que dar una señal al micro para saber cuál de los dos jugadores tiene el turno de juego.

For the buttons of the players I will use a normal and current wall switch to which I will adapt a structure so that it fits inside my board. As you can see in the photos it is a modified by hand shutter switch which will only have to give a signal to the microphone to know which of the two players has the turn to play.










Els botonets blaus els he fet amb una impressora 3D. The blue buttons are made with a 3D printer
